Стационарный механический накопительный фильтр MF

Очистка воздуха от дымов пайки, лужения, лазерной гравировки и маркировки, контактной сварки, а также аналогичных видов дыма и сухой пыли с низкой начальной концентрацией Назначение:

Фильтры механические стационарные со сменными кассетами накопительного типа серий MF-XX и MF-XX/X предназначены для очистки воздуха от дымов пайки, лужения, лазерной гравировки и маркировки, контактной сварки, аналогичных видов дыма, а также сухой, неслипающейся, неволокнистой, невзрывоопасной пыли с низкой концентрацией.

Применяются в составе систем вентиляции на предприятиях различных отраслей промышленности, в ремонтных мастерских и образовательных учреждениях. Одиночные фильтры MF-XX состоят из одного вертикального блока камер, смонтированного на напольной приемной камере с двумя боковыми входными отверстиями Ø250 мм, и регулируемыми по высоте опорами. В конструкции одиночных фильтров предусмотрен монтаж вытяжного вентилятора как непосредственно на верхней крышке, так и отдельно от фильтра.

Модульные фильтры MF-XX/X состоят из двух либо трех вертикальных блоков камер, смонтированных на общей базе, представляющей собой несущую напольную приемную камеру с двумя боковыми входными отверстиями Ø500 мм, и регулируемыми по высоте опорами. Вентилятор монтируется отдельно от фильтра и соединяется с ним через выходной патрубок соответствующей конфигурации с помощью воздуховода. Каждый блок одиночного, либо модульного фильтра имеет одну, две или три камеры с установленными в них сменными фильтрами, отвечающими за определенную ступень очистки. На каждой камере установлен дифференциальный манометр.



Принцип работы:

  • На первой стадии фильтрации отделяются самые крупные частицы пыли. Это происходит в приемной камере за счет расширения потока и падения его скорости.
  • Затем, оставшиеся крупные и средние частицы задерживаются в фильтре предварительной очистки ME-INL/PF (класс фильтрации G3).
  • Мелкие частицы размером до 0,2 мкм задерживаются основным фильтром тонкой очистки МК-004 (класс фильтрации F9).
  • Оставшиеся наиболее мелкие частицы задерживаются HEPA-фильтром (класс фильтрации H13). Модели с НЕРА-фильтром рекомендуется применять в случаях, когда очищенный воздух будет возвращаться в помещение.
  • Далее токсичные газовые составляющие и запахи, выделяющихся, например, при процессах пайки и аналогичных операциях, сопровождающихся сильным нагревом различных веществ, улавливаются фильтром из активированного угля CF-003, который всегда устанавливается в качестве финальной ступени очистки.



Фильтровентиляционная установка MF являются стационарным модульным 4-х ступенчатым фильтром со сменными элементами накопительного типа. Количество и сочетание ступеней очистки изменяется в зависимости от модели.

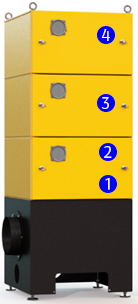

Фильтрующая кассета Ступень очистки Описание
4 CF-003 Фильтр из активированного угля Сменный. Класс фильтрации M5, ГОСТ Р ЕН 779-2014 Рекомендуется замена при сопротивлении 500 Па.
3 HFME-3 Фильтр тонкой очистки HEPA. Стекловолокно Сменный. Класс фильтрации Н13, ГОСТ Р ЕН 1822-1-2010 Рекомендуется замена при сопротивлении 800 Па.
2 MK-004 (основной фильтр) Фильтр тонкой очистки воздуха. Стекловолокно Сменный. Класс фильтрации F9, ГОСТ Р ЕН 779-2014 Рекомендуется замена при сопротивлении 800 Па.
1 ME-INL/PF Фильтр предварительной очистки. Сетчатый из нерж. Стали Промывной Класс фильтрации G3, ГОСТ Р ЕН 779-2014.





Основные технические характеристики для всех моделей фильтра

Модель Значение параметра
Одиночные фильтры MF-XX
MF-31 2500 м3/час
MF-32
MF-41
MF-42
Модульные однобазовые фильтры MF-XX/X
MF-31/2 5000 м3/час
MF-32/2
MF-41/2
MF-42/2
MF-31/3 7500 м3/час
MF-32/3
MF-41/3
MF-42/3
Модульные двухбазовые конфигурации MF-XX/X + MF-XX/X
MF-MF-31/2 + MF-31/2 10000 м3/час
MF-32/2 + MF-32/2
MF-41/2 + MF-41/2
MF-42/2 + MF-42/2
MF-31/2 + MF-31/3 12500 м3/час
MF-32/2 + MF-32/3
MF-41/2 + MF-41/3
MF-42/2 + MF-42/3
Потеря давления
MF-31, MF-31/Х,  MF-31/X + MF-31/X 1300 Па
MF-32, MF-32/Х,  MF-32/X + MF-32/X 1500 Па
MF-41, MF-41/Х,  MF-41/X + MF-41/X 1300 Па
MF-42, MF-42/Х,  MF-42/X + MF-42/X 1800 Па
Максимальное разрежение 4000 Па



Механические фильтры серии MF

Примечание: За подробной информацией по рекомендуемым нагрузкам (расходу воздуха) и применению фильтра для различных производственных и технологических процессов необходимо обращаться к специалистам нашей компании по тел. +38 (044) 467-65-36, +38 (067) 402-48-06



Требования к климатическим условиям:

Характеристика Значение
Климатические условия
Мин. рабочая температура 5°C
Норм. рабочая температура 20°C
Макс. рабочая температура 45°C
Макс. относительная влажность при 20°C 80%
Температура очищаемого воздуха, не более 90°C
Требования к окружающей среде и очищаемому воздуху
Окружающая среда и очищаемый воздух не должны быть взрывоопасными, содержать агрессивные вещества
и газы, а также пыль, склонную к тлению и самовозгоранию.



Преимущества:

  • широкий спектр применения от процессов пайки до лазерной гравировки;

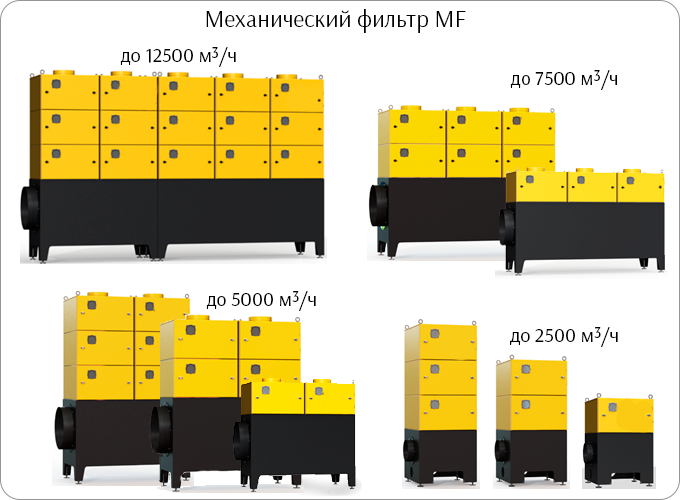

  • модульность конструкции, позволяющая подобрать фильтр с широким спектром производительности от 2500 до 12500 м3/ч;
  • возможность выбора требуемой конфигурации ступеней очистки в зависимости от процессов;
  • фильтр имеет конфигурации до 4-х ступеней очистки: o сетчатый префильтр из нержавеющей стали (моющийся); o основная фильтр (класс фильтра F9); o HEPA-фильтр ультратонкой очистки (класс фильтра H13); o фильтр из активированного угля (класс фильтра F8).
  • возможность объединения нескольких модулей для получения расхода воздуха свыше 12500 м3/ч;
  • удобный контроль за загрязнённостью фильтров благодаря встроенным дифференциальным манометрам на каждой ступени очистки;
  • повышенный срок службы сменных фильтров благодаря увеличенной площади фильтрующей поверхности;
  • простой монтаж и обслуживание, не требующие специальной подготовки и обучения;
  • невысокая стоимость агрегатов и сменных фильтрующих элементов.

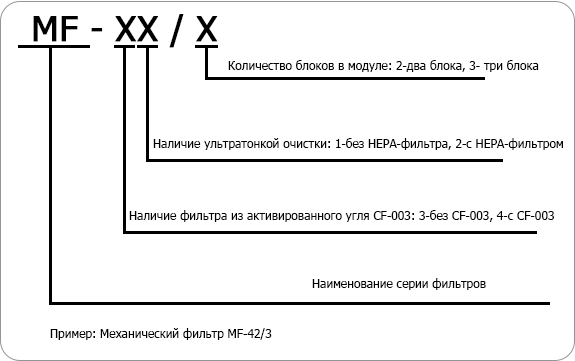

Обозначение:



Не входит в комплект поставки:

  • вытяжной вентилятор;
  • пускатель с тепловым реле, или преобразователь частоты;
  • глушитель шума, воздуховоды и фасонные детали;
  • выпускной патрубок;
  • соединительный фланец ME-INLET/500 (при необходимости подключения воздуховодов к приемной камере с двух сторон).



Вспомогательные оборудование для данного продукта:



Галерея

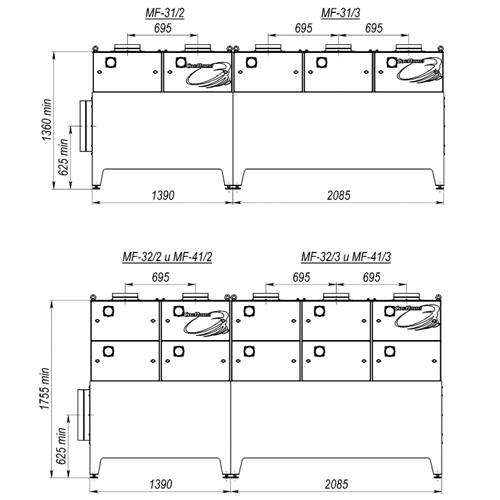

Габаритные и присоединительные размеры MF-31/X, MF-32/X, MF-41/X

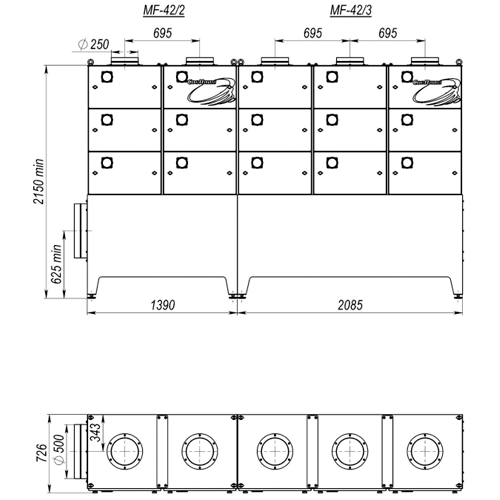

Габаритные и присоединительные размеры MF-42/X

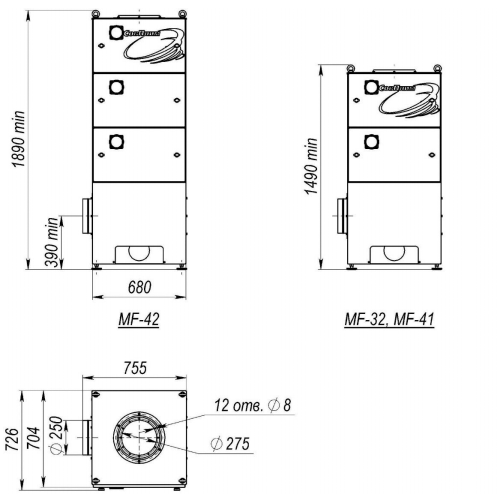

Габаритные и присоединительные размеры MF-31, MF-32, MF-41, MF-42
