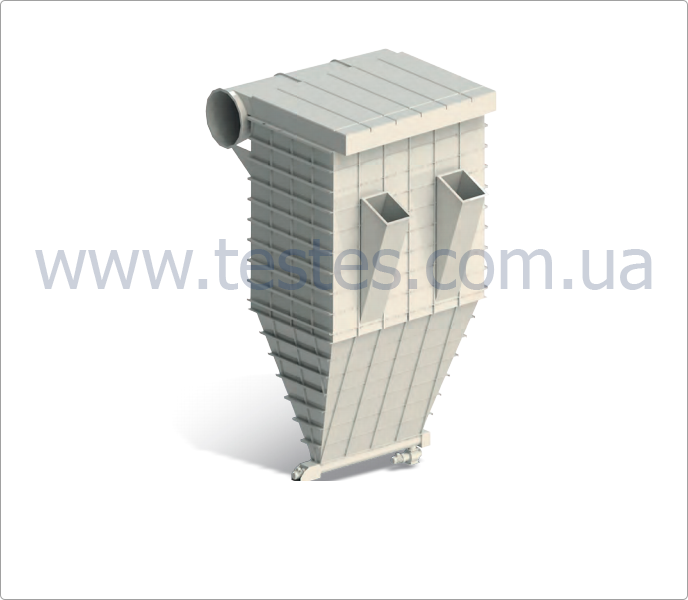

SFS Рукавный фильтр с импульсной продувкой

РУКАВНЫЙ ФИЛЬТР С ИМПУЛЬСНОЙ РЕГЕНЕРАЦИЕЙ  ФИЛЬТРОВАЛЬНЫХ ЭЛЕМЕНТОВ SFS Назначение:

Фильтры рукавные с импульсной регенерацией SFS предназначены для очистки технологических газов и аспирационных выбросов с высоким содержанием пыли (до 60 г/м) и рассчитаны на большую производительность (от 15 000 до 2 000 000 м³/ч). Фильтровальными элементами данных агрегатов являются широко распространѐнные цилиндрические рукава.



Рукавный фильтр с импульсной регенерацией SFS это классический и наиболее универсальный по области применения фильтр.

Достигать необходимой производительности возможно как путем добавления секций в конструкцию фильтра, так и с помощью батарейной компоновки нескольких фильтров.

Несмотря на внушительные размеры, фильтр не содержит элементов, превышающих транспортный габарит стандартного 40 футового контейнера.



Отрасли

Области применения

  • Предприятия чёрной и цветной металлургии
  • Асфальтобетонные заводы
  • Производство строительных материалов
  • Химическая промышленность
  • Любая из отраслей промышленности, технология которой предполагает образование запыленных газов или воздуха, например
  • Выделение газов, насыщенных пылью, при работе плавильных печей (при плавке, загрузке или слива готовой продукции);
  • Образование газа с частицами пыли при смешивании и нагревании (до 180-200°С) песка, битума, щебня для производства асфальтобетонных смесей;
  • Основное пылящее оборудование – конвейерные пересыпки, узлы загрузки/разгрузки сыпучих материалов, мельницы, транспортѐры и т.д.;
  • Образование большого количества пыли за счѐт процессов с переработкой (изготовлением, применением) порошковых материалов;



Конструктивные особенности

Рукавный фильтр SFS предназначен для высокоэффективной очистки технологических газов, аспирационных выбросов,запыленного воздуха (газа) от любой мелкодисперсной сухой, не слипающейся пыли.



Фильтр состоит из корпуса и механического оборудования. Корпус является несущей конструкцией. Он разделен на камеры чистого и грязного газа горизонтальной перегородкой – опорной плитой с отверстиями для крепления фильтровальных рукавов. Фильтровальные рукава размещаются в камере грязного газа. Их крепление одностороннее, со стороны камеры чистого газа.



Верхняя часть камеры чистого газа оборудована съемными крышками, обеспечивающими доступ к рукавам при проведении технического обслуживания. Камера грязного газа представляет собой единую секцию без перегородок.



Камера чистого газа разделена на секции вертикальными перегородками. Такая компоновка позволяет установку отсечных клапанов на каждой секции рукавного фильтра для «Off line» регенерации (при «Off line» регенерации часть фильтра отключается от побудителя тяги, рабочее движение воздуха через фильтроткань прекращается и очищающие импульсы сжатого воздуха имеют максимальную эффективность).



Нижнюю часть корпуса фильтра составляют пирамидальные или щелевые бункеры.



Схема обозначения фильтров



Пример расшифровки маркировки рукавных фильтров

SFS
50
100
/
2
-
6.0
B
S
H
SFS
Х
ХХХ
/
ХХ
-
ХХ
Х
Х
Х
1
2
3
4
5
6
7
8
1. Тип фильтра: SFS рукавный фильтр
2. Тип секции:
50 секция на 50 рукавов
75 секция на 75 рукавов
3. Количество рукавов, шт.
4. Количество секций, шт.
5. Длина фильтровального рукава, м.:
6. Тип бункера:
B-щелевой
Р-пирамидальный

7. Материал корпуса фильтра:
черный металл
N- нержавеющая сталь
8. Дополнительные опции:
H- без укрытия
D- с укрытием
W- утепленное исполнение
K- кислотостойкое исполнение
Ех- взрывозащищенное исполнение

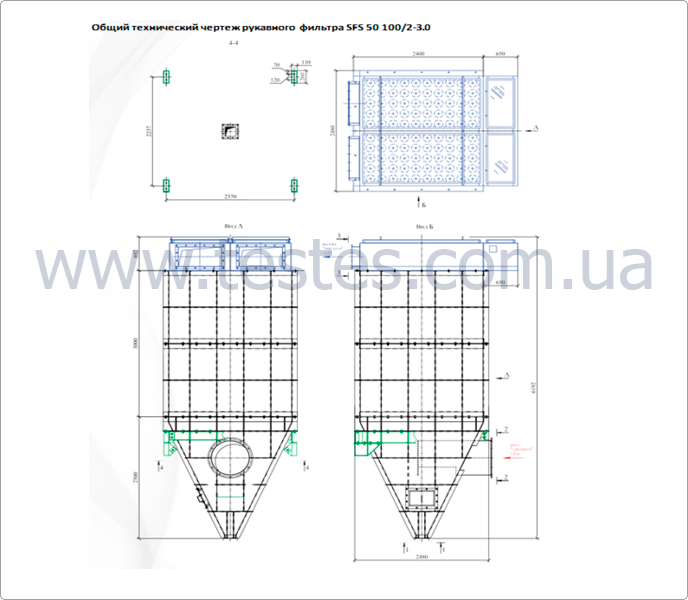

Конструкция фильтра

Конструкция фильтра



Фильтр SFS используется для удаления пыли из одного или нескольких источников выброса. Фильтр работает в зоне разрежения. Принесенная вместе с неочищенным газом пыль оседает на внешней поверхности рукавов фильтра, в то время как воздух проходит через фильтрующие элементы и в очищенном виде выводится в атмосферу. Для обеспечения высокой эффективности отделения пыли, важно, чтобы на стороне набегающего потока фильтрующих элементов сформировался вспомогательный фильтрующий слой.

Однако с увеличением толщины осадка пыли происходит постепенное возрастание перепада давления, что делает необходимой очистку фильтрующей поверхности. Очистка осуществляется последовательно в автоматическом режиме импульсной продувкой сжатым воздухом/газом, давлением до 6 бар, по задаваемой разнице давления в «камере с очищенным воздухом» и «пылевой» камерах фильтра.



Конструкция фильтра



Необходимое давление сжатого воздуха для работы системы регенерации в пылеулавливающей установке 0,4 - 0,6 МПа. Сжатый воздух, должен быть осушен и очищен не ниже 5-го класса. Типоразмер фильтра, тип ткани, его комплектация, оснащенность и климатическое исполнение определяются при разработке рабочей документации газоочистной установки, на основании опросного листа или технического задания заказчика, содержащего полную информацию о параметрах пылегазового потока и свойствах пыли.

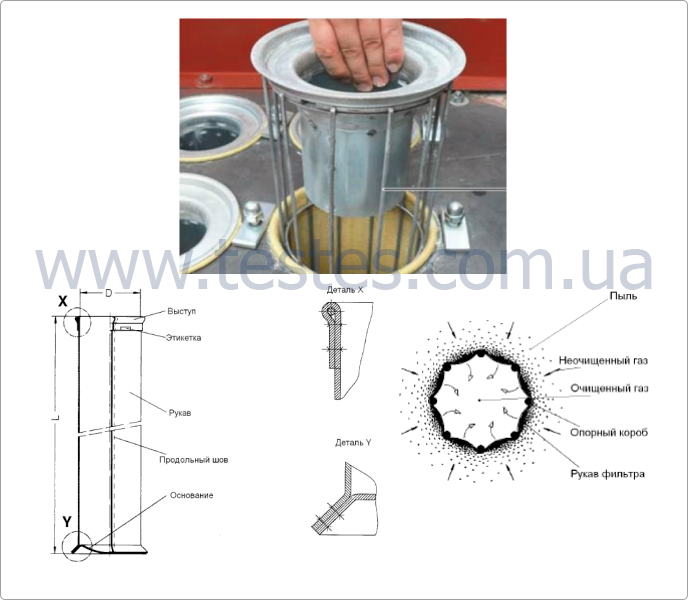

Фильтровальные элементы

Фильтровальные элементы представляют собой угловые рукава на проволочном металлическом каркасе диаметром 150 мм, длина рукава может быть 3, 4,5 или 6 метров. Для установки фильтра в существующий корпус могут быть изготовлены каркасы и рукава нестандартной длины. Материал рукава - различные типы тканей: полиэстер, полипропилен, полиамид. Выбор ткани обусловлен наличием вакуумного потока. Материал проволочного каркаса - оцинкованная или нержавеющая проволока в зависимости от исполнения фильтра.



Общие характеристики рукавных фильтров SFS

Рукавный фильтр SFS должен устанавливаться в помещениях либо на улице при температуре воздуха от -40 ° до + 40 ° С и относительной влажности не более 98%.

Параметр От До
Температура очищаемого потока -40 °С +260 °С
Производительность по воздуху (м3/ч) 15 000 2 000 000
Начальная запыленность (г/м3) 0,5 60
Конечная запыленность (мг/м3) 0,1 20
Фильтрующая поверхность (м2) 141 12 600



Рядный рукавные фильтры SFS Оснащены полностью автоматически действующий системой очистки рукавов фильтра. Очистка рукавов фильтра осуществляется благодаря импульсной продувке сжатого воздуха / газа с помощью инжекторной системы. При этом поток очищающего воздуха продувается через входную форсунку в рукава фильтра.



Опорные каркасы с одним звеном применяется при наличии достаточного для монтажа высоты. В стесненныхь условиях и при наличии длинных рукавов фильтр используется опорные каркасы с несколькими звеньями. отдельные части соединяются при помощи промежуточных кольца или в замке.



Варианты компоновки фильтра SFS из секций на 50 фильтров



Модульная конструкция фильтра SFS, собираемая из секций двух типоразмеров на 50 и 75 рукавов, позволяет обеспечивать производительность от 15 000 до 2 000 000 м³/ч;



Тип фильтра Кол-во рукавов, шт. Кол-во секций, шт. Диаметр рукава, мм Длина рукава, м Площадь фильтрации, м2 Производительность фильтра, м3/ч при скорости фильтрации м3/мин Габаритные размеры, м Масса, т
1.0 1.5 2.0 L B H
SFS 50 100/2 100 2 150 3.0 140 8400 12600 16800 2.5 2.5 8.0 5.8
4.5 210 12600 18900 25200 2.5 2.5 9.5 6.8
6.0 280 16800 25200 33600 2.5 2.5 11.0 7.8
SFS 50 150/3 150 3 150 3.0 210 12600 18900 25200 3.7 2.5 8.0 7.4
4.5 315 18900 28350 37800 3.7 2.5 9.5 9.0
6.0 420 25200 37800 50400 3.7 2.5 11.0 10.5
SFS 50 200/4 200 4 150 3.0 280 16800 25200 33600 4.9 2.5 8.0 10.0
4.5 420 25200 37800 50400 4.9 2.5 9.5 12.0
6.0 560 33600 50400 67200 4.9 2.5 11.0 14.0
SFS 50 250/5 250 5 150 3.0 350 21000 31500 42000 6.1 2.5 8.0 14.4
4.5 525 31500 47250 63000 6.1 2.5 9.5 17.0
6.0 700 42000 63000 84000 6.1 2.5 11.0 19.5
SFS 50 300/6 300 6 150 3.0 420 25200 37800 50400 7.3 2.5 8.0 16.5
4.5 630 37800 56700 75600 7.3 2.5 9.5 19.5
6.0 840 50400 75600 100800 7.3 2.5 11.0 22.0



В фильтрах SFS используется фильтровальная ткань производства компании BWF ENVIROTEC и других ведущих мировых производителей, с помощью которой достигается высокая степень очистки, с рабочим диапазоном температур до 150°С в общепромышленном исполнении и до 260°С в высокотемпературном исполнении.



Рукавные фильтры SFS способны очищать технологические газы и аспирационных выбросы с входной концентрацией пыли до 60 г/м³



Варианты компоновки фильтра SFS из секций на 75 фильтров



Тип фильтра Кол-во рукавов, шт. Кол-во секций, шт. Диаметр рукава, мм Длина рукава, м Площадь фильтрации, м2 Производительность фильтра, м3/ч при скорости фильтрации м3/мин Габаритные размеры, м Масса, т
1.0 1.5 2.0 L B H
SFS 75 150/2 150 2 150 3.0 210 12600 18900 25200 2.5 3.6 9.0 8.3
4.5 315 18900 28350 37800 2.5 3.6 10.5 9.8
6.0 420 25200 37800 50400 2.5 3.6 12.0 11.4
SFS 75 225/3 225 3 150 3.0 315 18900 28350 37800 3.7 3.6 9.0 10.6
4.5 472.5 28350 42525 56700 3.7 3.6 10.5 12.8
6.0 630 37800 56700 75600 3.7 3.6 12.0 15.2
SFS 75 300/4 300 4 150 3.0 420 25200 37800 50400 4.9 3.6 9.0 13.0
4.5 630 37800 56700 75600 4.9 3.6 10.5 16.0
6.0 840 50400 75600 100800 4.9 3.6 12.0 19.1
SFS 75 375/5 375 5 150 3.0 525 31500 47250 63000 6.1 3.6 9.0 18.4
4.5 787.5 47250 70875 94500 6.1 3.6 10.5 21.6
6.0 1050 63000 94500 126000 6.1 3.6 12.0 25.0
SFS 75 450/6 450 6 150 3.0 630 37800 56700 75600 7.3 3.6 9.0 23.8
4.5 945 56700 85050 113400 7.3 3.6 10.5 27.8
6.0 1260 75600 113400 151200 7.3 3.6 12.0 31.8



Камера чистого газа разделена на секции вертикальными перегородками, что позволяет установить отсечные клапана на каждой секции рукавного фильтра для «Off line» регенерации (часть фильтра отключается от побудителя тяги, движение возхдуха через фильтровальные рукава прекращается, в результате это позволяет максимально эффективно очистить импульсами сжатого воздуха фильтровальные рукава в секции);



Специальное устройство распределения потока входящих газов по всей площади фильтровальной поверхности рукавов позволяет снизить нагрузку на рукава и тем самым значительно увеличить их срок службы;



Обслуживание рукавного фильтра SFS осуществляется в зоне чистого газа (сверху), что позволяет безопасно производить обслуживание фильтра и замену фильтрующих элементов, находясь в чистой зоне оборудования. На верхней части камеры чистого газа расположены съемные крышки, обеспечивающие доступ к рукавам при проведении технического обслуживания. Для защиты от атмосферных осадков над фильтром возможна установка шатрового укрытия.



Варианты компоновки фильтров в батареи

Тип фильтра Кол-во рукавов, шт. Кол-во секций, шт. Диаметр рукава, мм Длина рукава, м Площадь фильтрации, м2 Производительность фильтра, м3/ч при скорости фильтрации м3/мин Габаритные размеры, м Масса, т
1.0 1.5 2.0 L B H
SFS 75 900/12 900 12 150 6.0 2520 151200 226800 302400 7.0 12.0 12.0 63.0
SFS 75 1800/24 1800 24 150 6.0 5040 302400 453600 604800 14.0 12.0 12.0 128.0
SFS 75 3600/48 3600 48 150 6.0 10080 604800 907200 1209600 28.0 14.0 12.0 260.0



Характеристики фильтров SFS

Тип фильтра Производительность, м3/час Длина рукавов м Количество секций шт. Площадь фильтрации м2 Количество рукавов шт.
SFS 50 100/2-3.0 16800 3 2 140 100
SFS 75 150/2-3.0 25200 3 2 210 150
SFS 75 225/3-4.5 56700 4,5 3 472,5 225
SFS 75 450/6-6.0 151200 6 6 1260 450
SFS 75 1800/24-6.0 604800 6.0 24 5040 1800



У фильтров серии SFS имеется три типа исполнения

  • Общепромышленное исполнение
    Корпус и бункер изготавливается из проката конструкционной стали 09Г2С толщиной 4мм в стандарте
  • Кислотостойкое исполнение
    Части корпуса фильтра, соприкасающиеся с химически активной пылью, изготавливаются из нержавеющей стали;
  • Взрывозащищенное исполнение
    Корпус фильтра усиливается с расчетом на положительное избыточное давление до 40кПа. Для отвода взрыва из фильтра на корпусе устанавливаются разрывные мембраны.



НПО ТЕС имеет технические решения для реконструкции как горизонтальных, так и вертикальных типов электрофильтров на рукавные фильтры SFS с возможностью сохранения корпуса электрофильтра и использования существующей системы газоходов.

Важным преимуществом рукавного фильтра перед электрофильтром является возможность безболезненной модернизации под ужесточающиеся требования экологического законодательства простой заменой фильтровальных материалов. Например, в один и тот же корпус рукавного фильтра могут быть установлены рукава как с гарантированной степенью очистки до 20 мг/м3, так и до 10 мг/м3, и даже до 3-4 мг/м³.

Галерея
Фильтровальные элементы

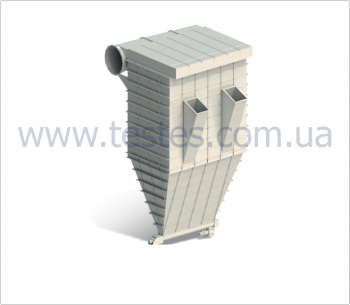

SFS Рукавный фильтр с импульсной продувкой
