SFN Фильтр модульный с плоскими карманами и импульсной продувкой

 SFN Карманный фильтр с импульсной продувкой Назначение:

Модульные фильтры SFN представляют собой автоматические самоочищающиеся фильтры с плоскими карманами и импульсной системой очистки сжатым воздухом. Конструктивно фильтр может состоять из нескольких секций c хоппером, для непосредственной установки рядом с местом пыления.



Площадь фильтрующей поверхности одного модуля составляет 36 м². Плоские гладкие карманы размещаются в одной такой секции горизонтально по 12 штук в ряд, 6 ряда вверх. Фильтры SFN предназначены для непрерывной очистки воздуха или газов от различных видов сухой, сыпучей пыли, а также от волокнистой и слабослипающейся пыли с входной концентрацией до 50 г/м³.



Возможно исполнение установки для использования как внутри помещений, так и на открытом воздухе. Модульная конструкция позволяет достигать необходимой производительности путем комбинации модулей. Фильтр может комплектоваться вентилятором и различными устройствами для сбора и выгрузки пыли.



Корпус фильтра изготовлен из листовой углеродистой стали толщиной 3 мм и покрыт изнутри и снаружи слоем краски. На задней стенке фильтра установлены инспекционные лючки на барашковых гайках.



Отрасли

Области применения

  • Химическая
  • Металлургическая
  • Металлообрабатывающая
  • Горнорудная
  • Пищевая
  • Фармацевтическая
  • Машиностроительная
  • Производство строительных материалов
  • Производство цемента
  • Другие отрасли
  • Аспирация печей, литейных дворов
  • Аспирация загрузки/выгрузки силосов и бункеров
  • Аспирация технологического и сопутствующего оборудования
  • Аспирация мест пересыпок, конвейерных лент, транспортеров, элеваторов
  • Аспирация дробилок, мельниц, грохотов, холодильников, миксеров, дозаторов
  • Аспирация процессов термич. и механич. резки металлов
  • Аспирация дробеструйной и поверхностной обработки
  • Аспирация сварочных процессов



Принцип работы

Загрязненный воздух поступает в фильтр в камеру «грязного» газа (как правило, сверху вниз) под действием разрежения, создаваемого вентилятором. На входе внутри «грязной» камеры установлена отбойная перфорированная плита для защиты верхних фильтровальных элементов и равномерного распределения воздушного потока. Крупные и тяжелые частицы направляются непосредственно в хоппер. Внутри фильтра воздушный поток равномерно распределяется по всей камере очистки и про-ходит через фильтровальные карманы, размещенные внутри камеры, на поверхности которых оседают частицы пыли.



Далее очищенный воздух проходит через камеру очищенного газа и выходит через выходной патрубок. Очистка фильтрующих карманов производится автоматически в установленном режиме или при достижении заданного сопротивления. Пневматическая система регенерации создает импульс сжатого воздуха, который продувает карманы без остановки фильтра. При этом импульс сжатого воздуха поступает из ресивера, проходит через клапаны в эжекционые трубы и выбрасывается во внутреннюю полость фильтровальных карманов, в результате чего происходит сброс пыли с их наружной поверхности.



Пыль сбрасывается в хоппер фильтра и далее через устройство выгрузки удаляется из фильтра. Когда пыль скапливается в бочке-пылесборнике, для ее снятия необходимо закрыть шиберную задвижку, отсоединить при помощи защелок бочку, после опустошения установить обратно и открыть задвижку. Фильтр может комплектоваться вентилятором и различными устройствами для сбора и выгрузки пыли. Электронный блок управления позволяет обеспечить полностью автоматическую работу фильтра.



Фильтровальные элементы

Фильтровальный элемент для фильтра SFN представляет собой гладкий карман из нетканого иглопробивного материала (типа фетра или войлока), надетый на металлический решетчатый каркас. Каркас снабжен входным конфузором.



Наименование Фильтровальная поверхность, м2 Материал кармана
PF-D-1,5-SFN
1,5



Полиэстер
PF-C-1,5-SFN Полиэстер антистатик
PF-H-1,5-SFN Гидрофобный полиэстер
PF-HС-1,5-SFN Гидрофобный полиэстер антистатик
PF-A-1,5-SFN Арамид
PF-AС-1,5-SFN Арамид антистатик
PF-eT-1,5-SFN Полиэстер с тефлоновой мембраной
PF-eTC-1,5-SFN Полиэстер с тефлоновой мембраной антистатик
PF-T-1,5-SFN Тефлон
PF-TC-1,5-SFN Тефлон антистатик
PF-DT-1,5-SFN Полиакрилнитрил
PF-DTC-1,5-SFN Полиакрилнитрил антистатик
PF-PI-1,5-SFN Полиимид
PF-PIC-1,5-SFN Полиимид антистатик
PF-PPS-1,5-SFN Полифениленсульфид
PF-PPSC-1,5-SFN Полифениленсульфид антистатик



Технические параметры серийной линейки фильтров SFN

Фильтр Площадь фильтрации, м2 Производит. при номинальной нагрузке м3 /час Количество карманов в фильтре, шт. Расход сжатого воздуха нм3 /час Масса, кг
По горизонтали По вертикали Общее
SFN-36/1 36 3 500 12 2 24 12 1160
SFN-36/2 72 7 000 24 2 48 24 1960
SFN-36/3 108 10 500 36 2 72 36 2760
SFN-36/4 144 14 000 48 2 96 48 3560
SFN-54/1 54 5 200 12 3 36 12 1410
SFN-54/2 108 10 400 24 3 72 24 2390
SFN-54/3 162 15 600 36 3 108 36 3370
SFN-54/4 216 21 800 48 3 144 48 4350
SFN-72/1 72 7 000 12 4 48 12 1610
SFN-72/2 144 14 000 24 4 96 24 2760
SFN-72/3 216 21 000 36 4 144 36 3910
SFN-72/4 288 28 000 48 4 192 48 5060
SFN-90/1 90 8 650 12 5 60 14 1960
SFN-90/2 180 17 300 24 5 120 28 3310
SFN-90/3 270 25 950 36 5 180 42 4660
SFN-90/4 360 34 600 48 5 240 56 6010
SFN-108/1 108 10 500 12 6 72 16 2210
SFN-108/2 216 21 000 24 6 144 32 3760
SFN-108/3 324 31 500 36 6 216 48 5310
SFN-108/4 432 42 000 48 6 288 64 6860
SFN-126/1 126 12 000 12 7 84 18 2410
SFN-126/2 252 24 000 24 7 168 36 4210
SFN-126/3 378 36 000 36 7 252 54 6010
SFN-126/4 504 48 000 48 7 336 72 7810



Фильтры SFN состоят из корпуса, разделенного на «чистую» и «грязную» области, пирамидального пылесборника, опор и ёмкости для сбора пыли с ручным отсечным шибером. Фильтры оснащены системой импульсной продувки сжатым воздухом. Ниже представлены возможные варианты компоновки фильтра, соответствующие им площади фильтрации и номинальные производительности.



Конструкция фильтра

Комплект поставки серийной линейкиx Дополнительная комплектация
Корпус фильтра (грязная и чистая области) Подогрев системы продувки в комплекте: — утепленный короб (по кол-ву секций)
— подогрев с термостатом (по кол-ву секций)
Фланцы входа/выхода газа сверху (стандартно) Специфические фильтровальные карманы
Система продувки в комплекте: — ресивер для сжатого воздуха
— трубы продувки
— управляющие клапаны
— блок управления КФ-3
— датчик перепада давления
— влагомаслоотделитель с редуктором
Фильтровальные каркасы из оцинкованной/нержав. стали
Двери обслуживания Теплоизоляция корпуса
Контрольный люк на задней стенке (по кол-ву секций) Теплоизоляция пылесборника
Фильтровальные карманы PF-D-1,5-SFN или PF-C-1,5-SFN 3-х слойная антикорроз. обработка корпуса и пылесборника
Фильтровальные каркасы (крашеные) Подогрев пылесборника
Конусный пылесборник (по кол-ву секций) Объединенный пылесборник
Опоры Альтернативные устройства выгрузки пыли: — ротационный клапан (шлюзовый питатель)
— двойная маятниковая заслонка (мигалка)
— шнековый конвейер (для объединенного пылесборника)
Ручная отсечная поворотная заслонка (по кол-ву секций) Контрольные датчики: — датчик уровня (в пылесборнике)
— датчик вращения (на приводы шнека и роторного клапана)
— датчик контроля давления сжатого воздуха
Ёмкость для сбора пыли 60 или 100 л (по кол-ву секций) Вентилятор, смонтированный на корпусе
Линия заземления (для фильтров в антистат. исполнении) Шкаф управления и контроля (по дополн. тех. заданию)





Точечный (конвейерный, бункерный, силосный) карманный фильтр SFN-FH

Точечные фильтры SFN могут выпускаться как в напорном исполнении (без вентилятора) – для вентилирования силосов, бункеров и т.д., находящихся под избыточным давлением, так и под разряжением (с вентилятором) – для установки на местах пересыпок и на силосах, в которых необходимо создавать разряжение.



Тип фильтра Производительность, м3/час Площадь фильтрующей поверхности, м2 Расход сжатого воздуха, нм3 Число карманов, шт. Масса, кг С, мм
SFN-18-FH 1 800 18 18 12 450 728
SFN-36-FH 3 600 36 18 24 670 1253
SFN-54-FH 5 400 54 18 36 890 1778
SFN-72-FH 7 200 72 18 48 1110 2303



В фильтрах серии SFN и SFL вход загрязненного газа и выход очищенного газа стандартно осуществляется сверху. Соответственно фланцы размещены на верхней части фильтра. При необходимости фланец входа грязного газа можно разместить на задней стенке фильтра в верхней части корпуса. Выход очищенного газа можно разместить набоковой стенке камеры чистого газа.

Галерея
КАРМАННЫЕ ФИЛЬТРЫ С ИМПУЛЬСНОЙ ПРОДУВКОЙ
SFN Фильтр модульный с плоскими карманами и с импульсной продувкой

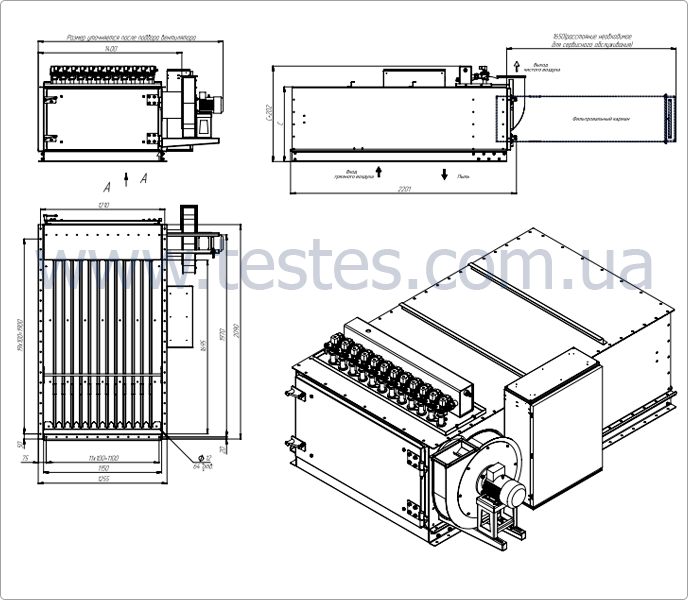

Общий технический чертеж точечного (конвейерного, бункерного, силосного) карманного фильтра SFN-FH.

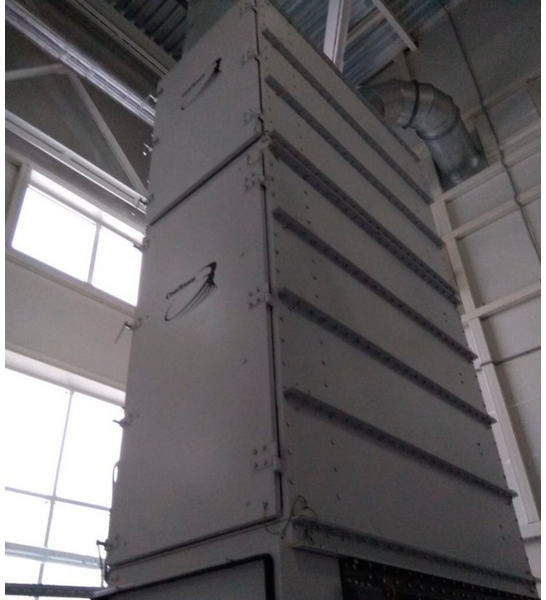

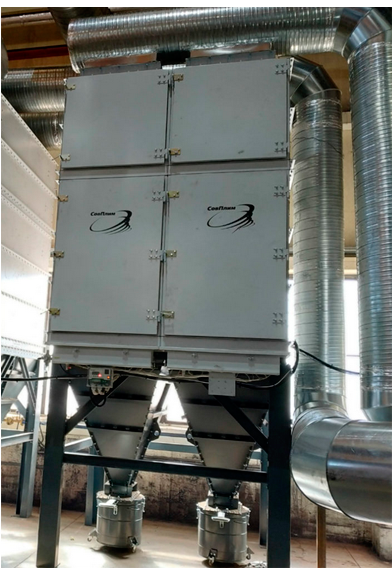

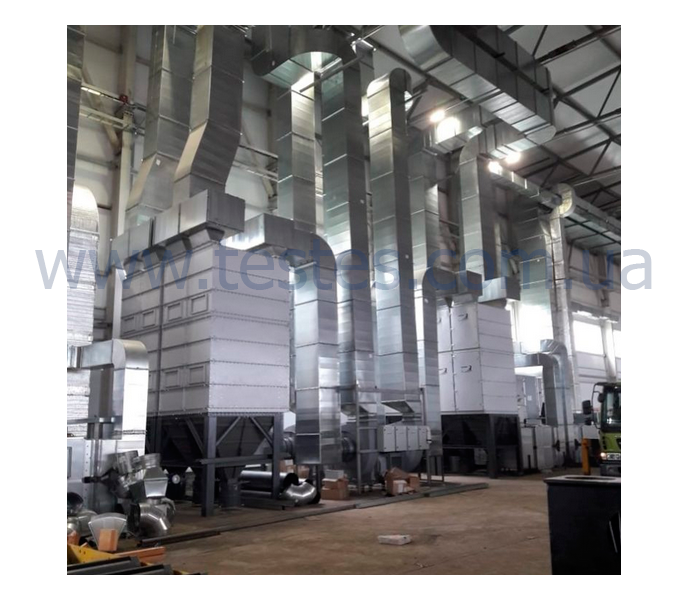

Фильтр с плоскими гладкими карманами и импульсной продувкой

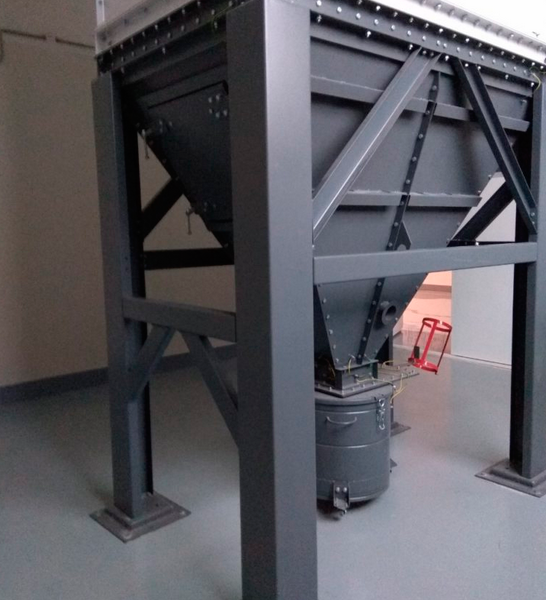

Фильтр с плоскими гладкими карманами и импульсной продувкой

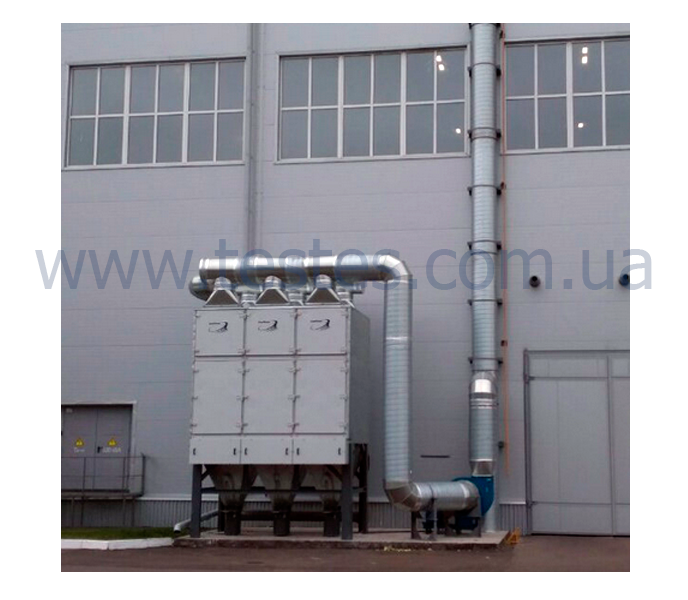

Фильтр с плоскими гладкими карманами и импульсной продувкой
