SFM Карманный фильтр с механическим встряхиванием

Фильтр карманный с механическим встряхиванием SFМ Назначение:

Фильтры предназначены для очистки воздуха и газовоздушных смесей от пыли различного дисперсного состава и аэрозолей различного происхождения. Фильтры могут применятся для обслуживания технологических процессов металлургической, химической, горнодобывающей, перерабатывающей, машиностроительной, строительной, фармацевтической и прочих отраслей промышленности.

Фильтры рассчитаны на продолжительную работу как в закрытых помещениях, так и на открытых площадках при следующих условиях:

  • температура окружающей среды от минус 10 до плюс 40 °С;
  • относительная влажность не более 80 % при плюс 25 °С;
  • воздушный поток должен быть невзрывоопасным.

Ограничения в применении фильтров SFM:  фильтр не предусматривают конструктивных мер защиты от взрыва, не предназначены для непрерывной работы, не предназначены для агрессивных паров и газов, слипающейся и волокнистой пыли, склонных к тлению и самовозгоранию материалов.



Области применения

Отрасли

  • Аспирация загрузки/выгрузки силосов и бункеров
  • Аспирация технологического и сопутствующего оборудования
  • Аспирация мест пересыпок, конвейерных лент, транспортеров, элеваторов
  • Аспирация дробилок, мельниц, грохотов, холодильников, миксеров, дозаторов
  • Аспирация дробеструйной и поверхностной обработки
  • Химическая
  • Металлургическая
  • Металлообрабатывающая
  • Горнорудная
  • Пищевая
  • Машиностроительная
  • Производство строительных материалов
  • Производство цемента





Конструктивные особенности

Фильтры представляют собой металлическую сборную установку, состоящую из:

  • фильтровального модуля, имеющего несколько типоразмеров, рассчитанных на размещения фильтровальных элементов площадью 6, 13, 23, 30 и 45 м2;
  • полуавтоматической системы регенерации фильтровальных элементов;
  • бункер для выгрузки пыли, отделяемой во время регенерации фильтровального элемента;
  • пылесборник для сбора пыли, скопившейся после регенерации фильтровального элемента;
  • опорную конструкцию для крепления фильтровального модуля. На опорной конструкции установлен приёмный бункер с входным патрубком для неочищенного газа.



Фильтровальный элемент (карманный фильтр) представляет собой плоские гладкие карманы из специального тканого фильтровального материала, сшитые между собой в верхней части и надетые на металлический каркас. Исходя  из  особенностей  условий  эксплуатации  фильтры  могут  оснащаться дополнительными конструктивными элементами, устройствами и приспособлениями. Например, шнековым конвейером для выгрузки пыли, теплоизоляцией корпуса, системой подогрева бункера и т. п.



Конструкция фильтра

Конструкция фильтра



Основные технические данные и характеристики

Наименование параметра или характеристики Значение параметра
Входная концентрация пыли, г/м³ до 20
Концентрация пыли на выходе не более, мг/м3 20
Номинальная скорость фильтрации, м32 мин. 1,5
Предельное разрежение в корпусе фильтра, Па 4000
Максимальная потеря давления в фильтре, Па 2000
Перепад давления на фильтровальном элементе, при котором
требуется регенерация ∆P, Па
1000
Напряжение питания фильтра, В/Гц/Ф 400/50/3
Потребляемая мощность фильтра не менее, Вт от 200
Напряжение питания шкафа управления, В/Гц/Ф 400/50/3
Мощность электродвигателя системы встряхивания, кВт 0,18
Температура очищаемого газовоздушного потока, °С до 60
Уровень шума не более, дБA 75



Модельный ряд

Модель Активная площадь
фильтрации
не менее, м2
Номинальный расход
очищаемого газа*,
м3/час
Ёмкость
пылесборника, л
Масса, кг
SFM-06 6 550 60 130
SFM-13 13 1200 90 156
SFM-23 23 2100 195
SFM-30 30 2800 205
SFM-45 45 4200 225
Примечание: За подробной информацией по рекомендуемым нагрузкам (расходу воздуха) и применению фильтра для различных производственных и технологических процессов необходимо обращаться к специалистам нашей компании по тел. +38 (044) 467-65-36, +38 (067) 402-48-06



Принцип работы фильтра

Загрязнённый воздух через входной патрубок под действием разрежения, создаваемого вытяжным вентилятором вентиляционной сети, поступает в «грязную» камеру фильтра. Внутри камеры воздушный поток равномерно распределяется и проходит через фильтрующую ткань карманного фильтра, на поверхности которых частицы пыли оседают. Очищенный воздух проходит «чистую» камеру и выбрасывается из фильтра через выходной патрубок.



В процессе эксплуатации фильтра пылевой слой на фильтровальных элементах утолщается, сопротивление растёт, требуется регенерация. Увеличение сопротивления вызывает повышение давления воздуха в «грязной» камере фильтра. Перепад давления фиксируется дифманометром, установленные на при помощи кронштейна на корпусе фильтра.

Очистка карманных фильтров осуществляться за счёт встряхивания. Механизм встряхивания приводится в движение электродвигателем. Управление очисткой осуществляться в ручном режиме-запуск от кнопки, расположенной на пульте управления. В результате встряхивания отделившийся с поверхности карманных фильтров пыль ссыпается по бункеру для выгрузки пыли и собирается в пылесборнике.

Шиберная заслонка позволяет очищать пылесборник без остановки фильтра.



Система регенерации

Для сохранения воздухопроницаемости фильтровальной ткани ее следует регулярно очищать от пыли. Для этого производится встряхивание фильтровального кармана при помощи штанги соединенной с электродвигателем установленным снаружи фильтровальной камеры. После включения электродвигателя через механизм эксцентрика на штангу с гребенкой передается возвратно поступательное движение. При встряхивании пыль, осевшая на поверхности фильтровального кармана, отслаивается и падает вниз, оседая в бункере.



Фильтровальные элементы

Фильтр карманный с механическим встряхиванием SFМФильтровальные элементы для фильтра SFM представляют собой плоские гладкие карманы из тканого материала, сшитые в верхней части между собой в одно изделие. Внутрь каждого кармана вставлен каркас из металлической сетки, натянутой на прямоугольную рамку из металлического прутка.



Тип фильтрующего материала "Полиэфир" для аспирации различных видов сухих сыпучих веществ "Полиэстер антистатик" для аспирации различных видов сухих сыпучих веществ, склонных накапливать электростатический заряд.





Вспомогательные оборудование для данного продукта:



Галерея

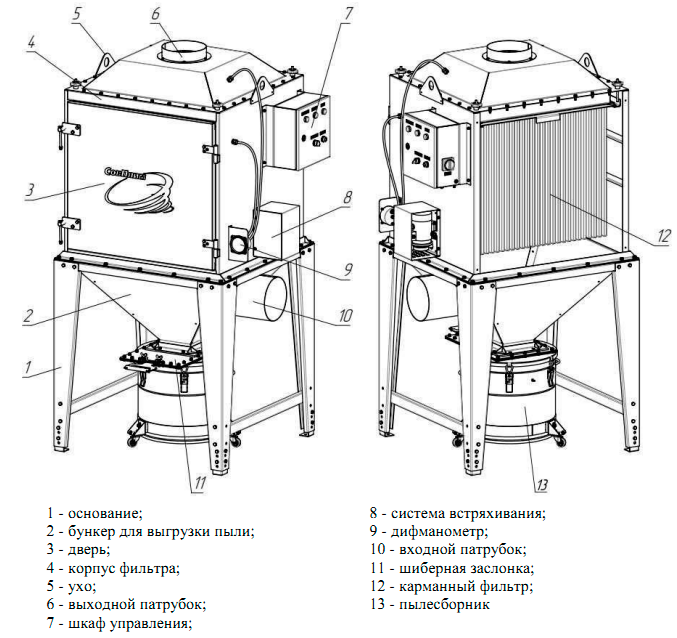

Общий вид и состав фильтров на примере модели SFM-30

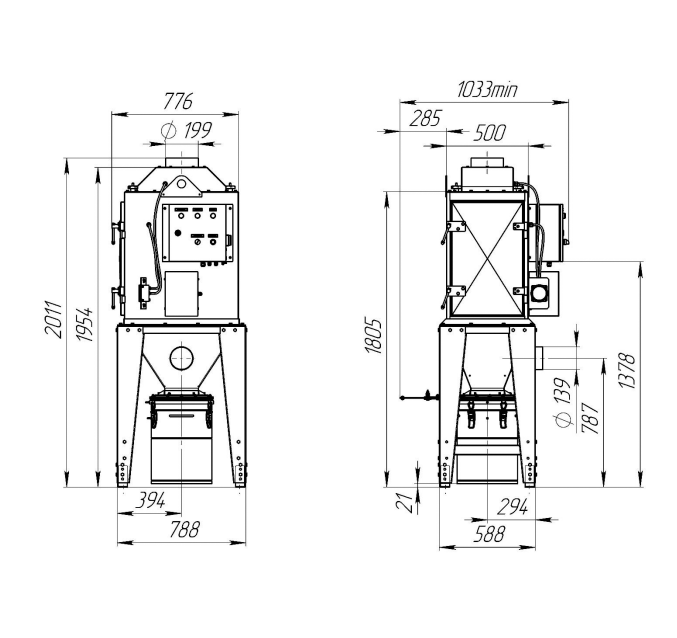

Габаритные размеры модели SFM-06

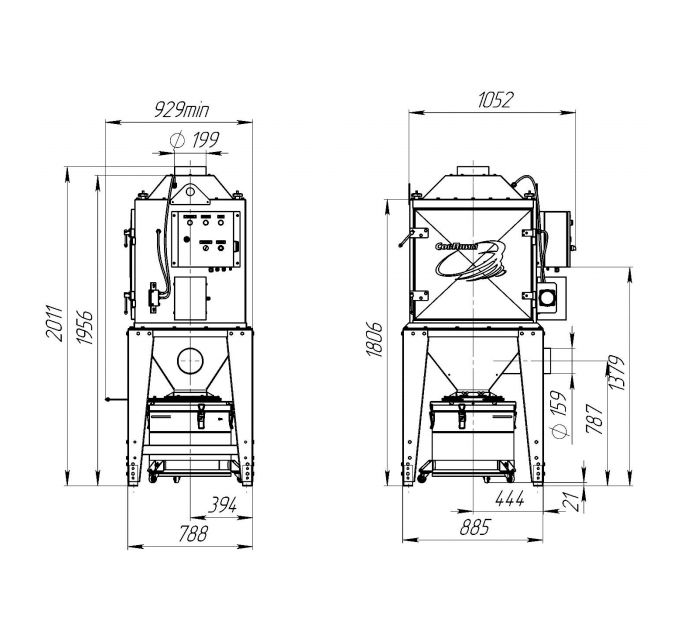

Габаритные размеры модели SFM-13

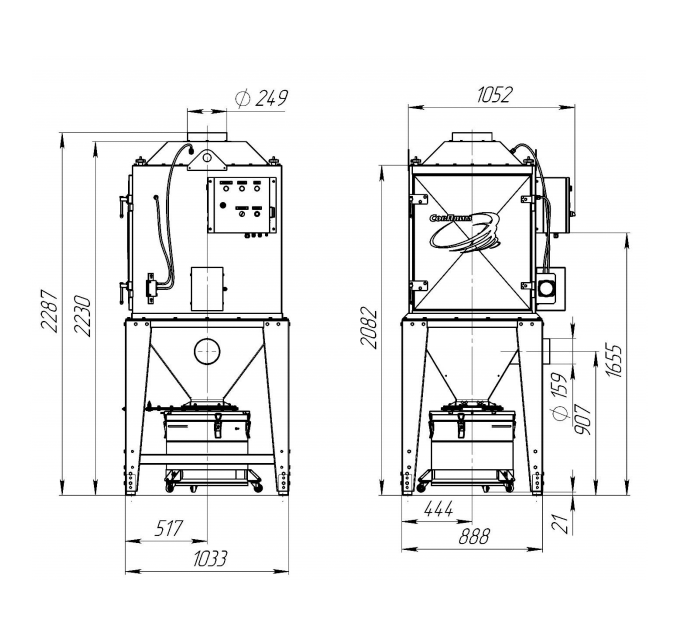

Габаритные размеры модели SFM-23

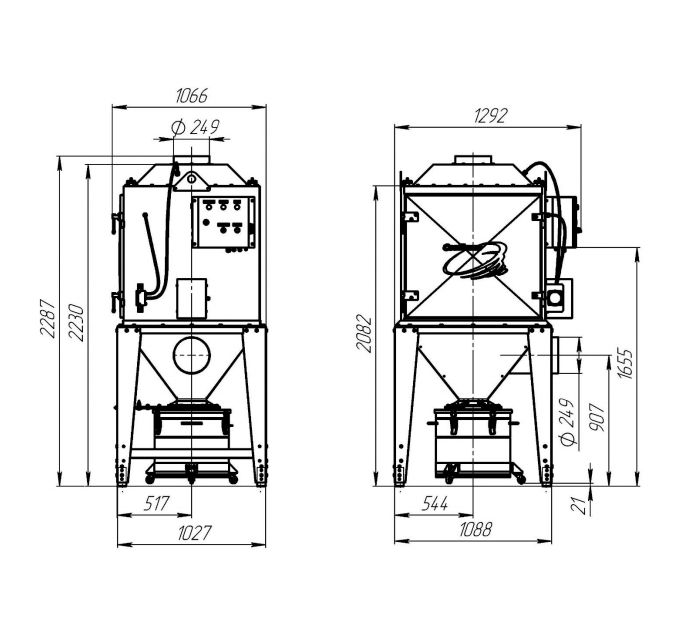

Габаритные размеры модели SFM-30

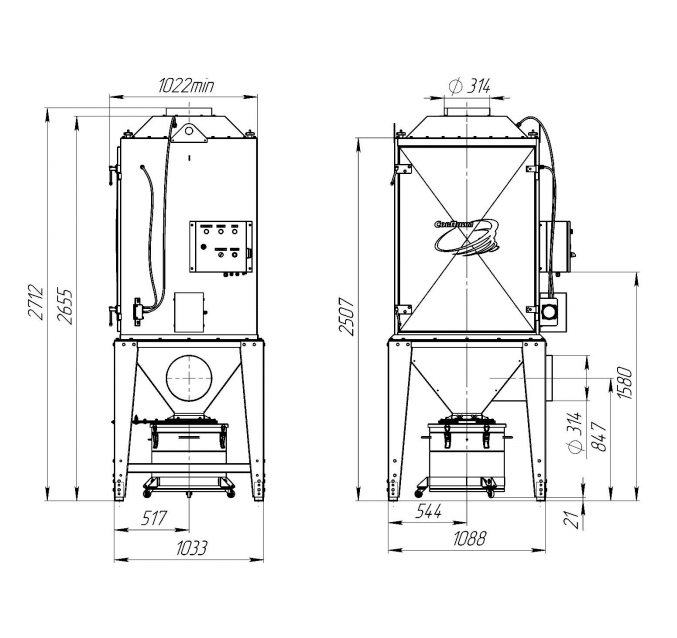

Габаритные размеры модели SFM-45
