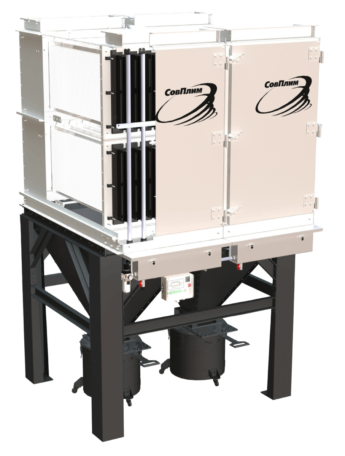

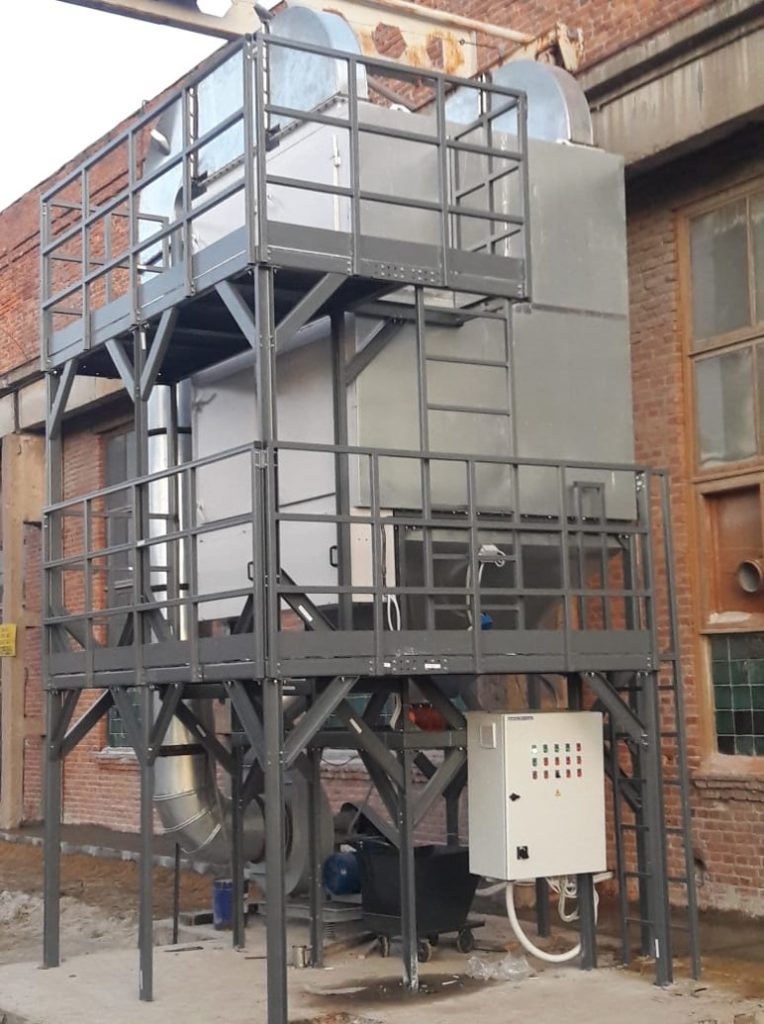

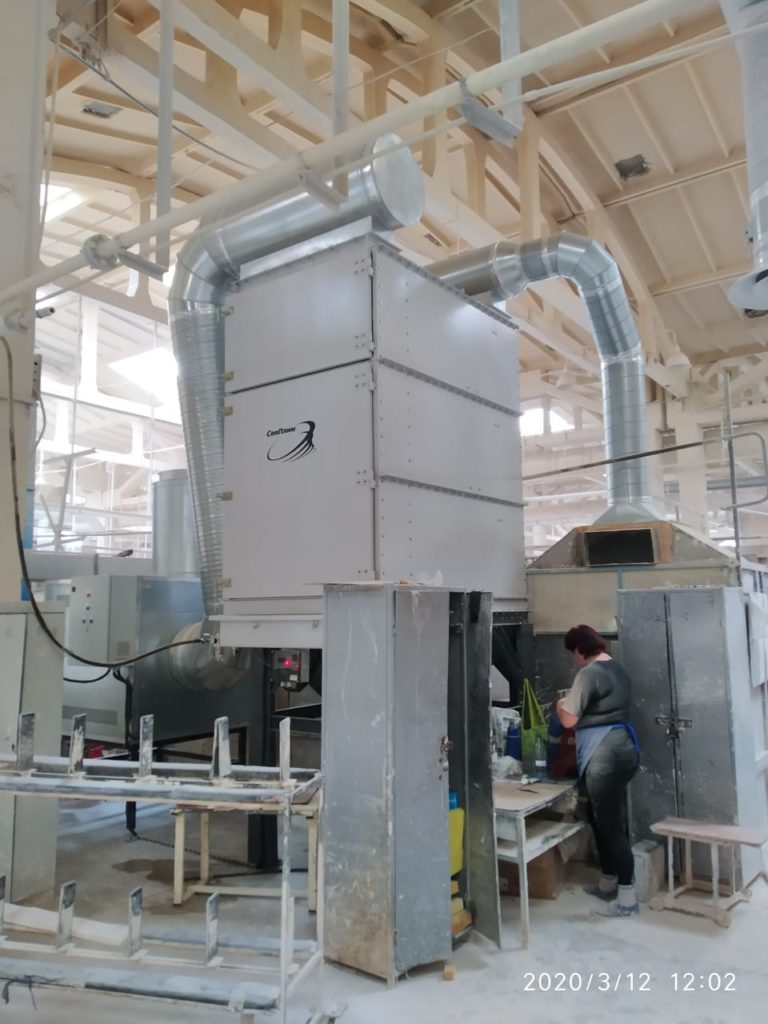

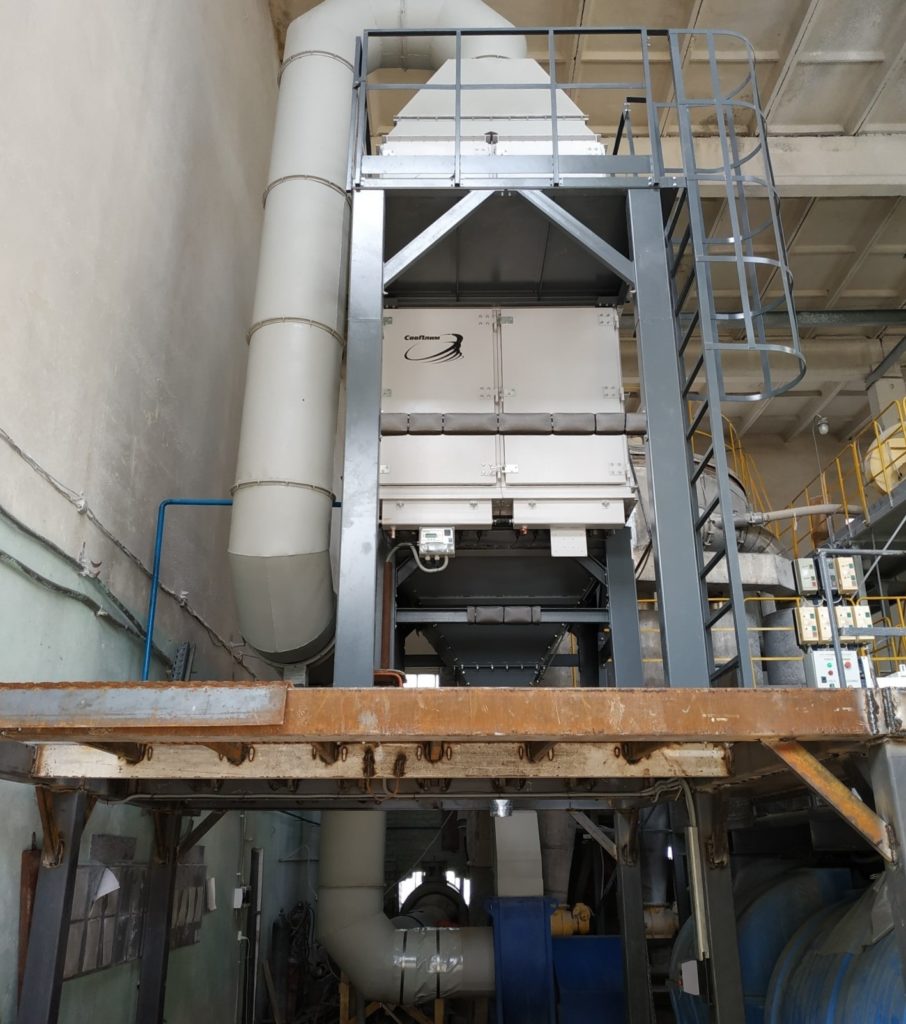

SFL Картриджный фильтр с импульсной продувкой

Фильтры SFL представляют собой многоцелевые экономичные Назначение:

Фильтры SFL представляют собой многоцелевые экономичные, полностью автоматические самоочищающиеся модульные фильтры непрерывного действия с импульсной регенерацией сжатым воздухом. В качестве фильтровальных элементов используются плоские гофрированные картриджи. Размещаются картриджи горизонтально по 6 и 9 штук в ряд, от 1 до 4 рядов вверх. Площадь фильтрующей поверхности одного модуля составляет от 36 до 216 м2.

Фильтр предназначен для непрерывной эксплуатации при очистке воздуха или газов от различных видов сухой сыпучей пыли с входной концентрацией до 50 г/м3. Фильтр SFL предназначен для установки как внутри помещений, так и на открытом воздухе. Модульность конструкции позволяет достигать необходимой производительности путем выбора размера и количества секций.

Для выгрузки пыли на серийной линейке SFL используются емкости для сбора пыли (бочки по 90 л.), оснащенные ручными отсечными шиберными заслонками, позволяющими перекрывать точку выгрузки во время снятия бочки на работающем фильтре



Области применения

Отрасли

  • Аспирация технологического и сопутствующего оборудования
  • Аспирация мест пересыпок, конвейерных лент, транспортеров, элеваторов
  • Аспирация дробилок, мельниц, грохотов, холодильников, миксеров, дозаторов
  • Аспирация процессов термич. и механич. резки металлов
  • Аспирация дробеструйной и поверхностной обработки
  • Аспирация сварочных процессов
  • Химическая
  • Металлургическая
  • Металлообрабатывающая
  • Горнорудная
  • Пищевая
  • Машиностроительная
  • Производство строительных материалов
  • Производство цемента
  • Другие отрасли



Конструктивные особенности

Фильтры SFL состоят из корпуса, разделенного на «чистую» и «грязную» области, пирамидального пылесборника, опор и ёмкости для сбора пыли с шиберной заслонкой. Фильтры оснащены системой импульсной продувки сжатым воз-духом. Ниже представлены возможные варианты компоновки фильтра, соответствующие им площади фильтрации и номинальные производительности.

Фильтровальный элемент для фильтра SFL представляет собой плоский гофрированный картридж из нетканого материала.



Принцип работы фильтра

Загрязненный воздух поступает в фильтр через входной патрубок под действием разрежения, создаваемого вентилятором, входящим в состав системы аспирации. Внутри фильтра воздушный поток равномерно распределяется по всей камере очистки и проходит через фильтровальные картриджи, размещенные внутри камеры. При этом на их поверхности оседают частицы пыли.



Очищенный воздух, поступающий из внутренней полости картриджей, проходит через камеру очищенного газа и выходит через выходной патрубок. Очистка фильтрующих картриджей производится автоматически при достижении заданного сопротивления. Пневматическая система регенерации создает импульс сжатого воздуха, который продувает картриджи без остановки фильтра. При этом импульс сжатого воздуха поступает из ресивера, проходит через клапаны и выбрасывается во внутреннюю полость фильтровальных картриджей, в результате чего происходит их очистка.



Частицы пыли, не прошедшие через картриджи, оседают в бункер и далее через фланец пылевыгруза выводятся из фильтра. Для непрерывной работы фильтра установлена шиберная задвижка, она позволяет отсоединять пылесборник без остановки процесса фильтрации. Электронный блок управления позволяет обеспечить полностью автоматическую работу фильтра.



Типы фильтровальных элементов

Фильтры серии SFL не предназначены для следующих видов пыли: • для тлеющей и самовозгорающейся пыли • для волокнистой пыли • для слипающейся пыли • для пыли с содержанием влаги более 5% • для очистки воздуха с температурой свыше 80о С



Наименование Фильтровальная поверхность, м2 Материал картриджа
CART-D-SFL 6 Полиэстер
CART-C-SFL Полиэстер антистатик
CART-T-SFL «Тефлон» (мембрана)
CART-TC-SFL «Тефлон» (мембрана) антистатик

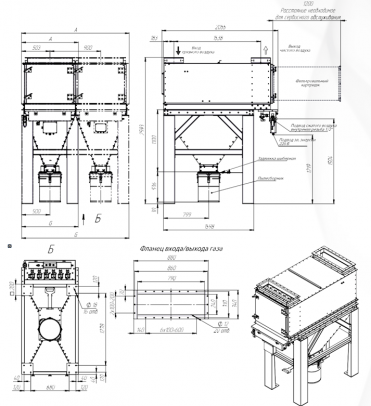

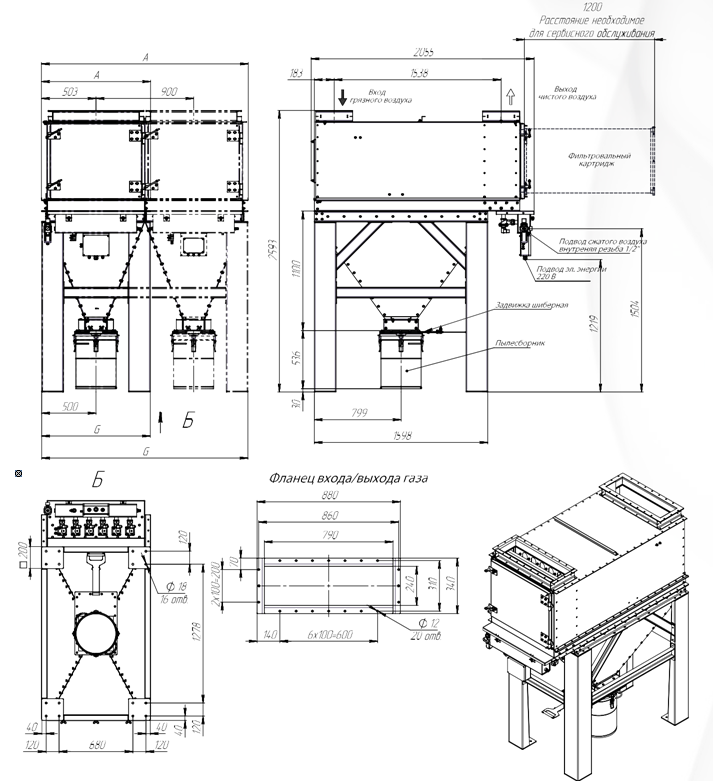

Конструкция фильтра

Конструкция фильтра

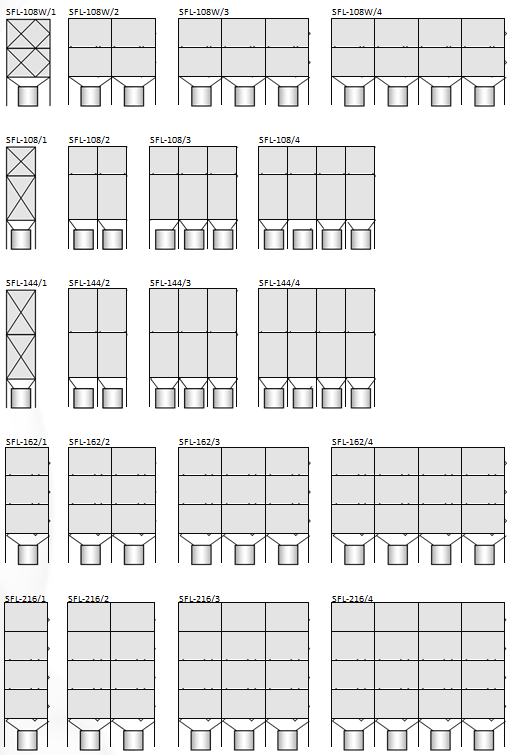

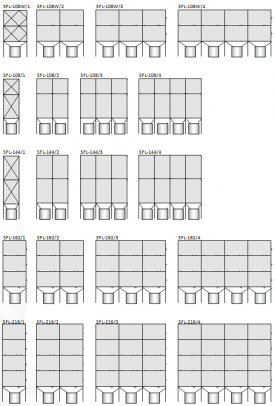

Конструктивные варианты серийной линейки фильтров SFL

Фильтры SFL состоят из корпуса, разделенного на «чистую» и «грязную» области, пирамидального пылесборника, опор и ёмкости для сбора пыли с шиберной заслонкой. Фильтры оснащены системой импульсной продувки сжатым воз-духом. Ниже представлены возможные варианты компоновки фильтра, соответствующие им площади фильтрации и номинальные производительности.



Стандартный комплект поставки Дополнительная комплектация
Корпус фильтра (грязная и чистая области) Подогрев системы
продувки в комплекте:
утепленный короб (по кол-ву секций)
подогрев с термостатом (по  кол-ву секций)
Фланцы входа/выхода газа сверху (стандартно) Специфические фильтровальные картриджи
Система продувки в комплекте:
  • ресивер для сжатого воздуха
  • трубы продувки
  • управляющие клапаны
  • блок управления КФ-3 (CONT-S)
  • датчик перепада давления
  • влагомаслоотделитель с редуктором
Теплоизоляция корпуса
Двери обслуживания Теплоизоляция бункера
Контрольный люк на задней стенке
(по кол-ву секций, 1 шт. на  секцию)
3-х слойная антикорроз. обработка корпуса и пылесборника
Фильтровальные картриджи CART-D-SFL или CART-C-SFL Подогрев бункера
Пирамидальный бункер (по кол-ву секций) Объединенный бункер
Опоры Альтернативные устройства выгрузки пыли: ротационный клапан
(шлюзовый питатель) двойная маятниковая заслонка (мигалка) шнековый конвейер
Ручная отсечная шиберная заслонка (по кол-ву секций) Контрольные датчики: датчик уровня (в пылесборнике) датчик вращения (на приводы шнека и роторного клапана) датчик контроля давления сжатого воздуха
Пылесборник 90 л (по кол-ву секций) Вентилятор, смонтированный на корпусе
Линия заземления (для фильтров в антистат. исполнении) Шкаф управления и контроля (по дополн. тех. заданию)
Покраска фильтра



Основные технические данные и характеристики

Фильтр Площадь фильтрации, м2 Производит. при номинальной нагрузке м3/час Количествокартриджей в фильтре, шт. Расход сжатого воздуха нм3/час Масса, кг
По горизонтали По вертикали Общее
SFL-36/1 36 2700 6 1 6 20 750
SFL-36/2 72 5400
12 1 12 20 1340
SFL-36/3 108 8100 18 1 18 20 1930
SFL-36/4 144 10800 24 1 24 20 2520
SFL-54/1 54 4050 9 1 9 30 920
SFL-54/2 108 8100 18 1 18 30 1680
SFL-54/3 162 12150 27 1 27 60 2440
SFL-54/4 216 16200 36 1 36 60 3200
SFL-72/1 72 5400 6 2 12 20 1070
SFL-72/2 144 10800 12 2 24 20 1920
SFL-72/3 216 16200 18 2 36 40 2770
SFL-72/4 288 21600 24 2 48 40 3620
SFL-108W/1 108 8100 9 2 18 30 1340
SFL-108W/2 216
16200 18 2 36 60 2460
SFL-108W/3 324
24300 27 2 54 90 3580
SFL-108W/4 432 32400 36 2
72 120 4700
SFL-108/1 108 8100 6 3 18 20 1380
SFL-108/2 216 16200 12 3 36 20
2480
SFL-108/3 324
24300 18 3 54 40 3580
SFL-108/4 432
32400 24 3 72 40 4680
SFL-144/1 144
10800 6 4 24 20 1670
SFL-144/2 288
21600 12 4 48 20 3000
SFL-144/3 432
32400 18 4 72 40 4330
SFL-144/4 576
43200 24 4 96 40 5660
SFL-162/1 162
12150 9 3 27 30 1750
SFL-162/2 324 24300 18 3 54 60 3220
SFL-162/3 486 36450 27 3 81 90 4690
SFL-162/4 648 48600 36 3 108 120 6160
SFL-216/1 216 16200 9 4 36 30 2170
SFL-216/2 432 32400 18 4 72 60 3660
SFL-216/3 648 48600 27 4 108 90 5490
SFL-216/4 864 64800 36 4 144 120
7320
SFL-360/1 360 27000 6+9 4 60 50 3700
Примечание: За подробной информацией по рекомендуемым нагрузкам (расходу воздуха) и применению фильтра для различных производственных и технологических процессов необходимо обращаться к специалистам нашей компании по тел. +38 (044) 467-65-36, +38 (067) 402-48-06

Точечные фильтры SFL могут выпускаться как в напорном исполнении (без вентилятора) – для вентилирования силосов, бункеров и т.д., находящихся под избыточным давлением, так и под разряжением (с вентилятором) – для установки на местах пересыпок и на силосах, в которых необходимо создавать разрежение.
