SFB Силосный фильтр с картриджами и импульсной продувкой

Силосный напорный фильтр с цилиндрическими  картриджами и с импульсной продувкой SFB Назначение:

Фильтры силосные напорные SFB предназначены для непрерывной очистки воздуха от мелко и крупнодисперсной сухой, неслипающейся пыли. Фильтры очистки воздуха устанавливаются на силосах и фильтруют запыленный воздух, выходящий во время заполнения силоса сухими навалочными продуктами, обеспечивая необходимую степень очистки воздуха при каждой засыпке силоса, выполняя, таким образом, задачу сохранения окружающей среды.

Фильтры воздуха могут применяться в различных областях промышленности, особенно в таких как, цементная, металлургическая, горнодобывающая, угольная, пищевая, фармацевтическая, текстильная, химическая, деревообрабатывающая, стекольная, машиностроительная, электронная.

Фильтр рассчитан на продолжительную работу как в помещении, так и на открытом воздухе при следующих условиях:

  • температура эксплуатации в зависимости от исполнения силосного фильтра;
  • относительная влажность – 80% при 25°С;
  • воздушный поток должен быть невзрывоопасным.

содержание в нём агрессивных паров и газов, слипающейся и волокнистой пыли, склонных к тлению и самовозгоранию материалов не допускается.



Принцип работы:

Загрязненный воздух поступает в фильтр за счет сброса излишнего давления в силосе при его загрузке. Внутри фильтра воздушный поток равномерно распределяется по всей камере очистки и проходит через фильтрующие картриджи фильтра, на поверхности которых оседают частицы пыли. Очищенный воздух, поступающий из внутренней полости картриджа, проходит в чистую камеру фильтра, откуда выводится наружу.

Очистка фильтрующих картриджей производится автоматически импульсами сжатого воздуха без остановки фильтра при помощи пневматической системы самоочистки. Система самоочистки производит встряхивание фильтрующих картриджей импульсами сжатого воздуха, который поступает из ресивера и выбрасывается через систему очистки во внутреннюю полость фильтрующих картриджей, в результате чего происходит их очистка.



Области применения:

  • Вентиляция силосов, бункеров

  • Аспирация мест пересыпок



Фильтры серии SFB применяются для аспирации силосов, загружаемых под давлением. Выпуская из силоса через себя наружу очищенный воздух, сбрасывая избыточное давление и выполняя тем самым функцию по охране окружающей среды. Фильтры серии SFB поставляются целиком в собранном виде и отличаются простотой установки.



Отрасли применения:

  • Химическая
  • Металлургическая
  • Металлообрабатывающая
  • Горнорудная
  • Пищевая
  • Машиностроительная
  • Производство строительных материалов
  • Производство цемента



Конструкция:

Фильтр серии SFB конструктивно состоит из цилиндрического корпуса с откидной крышкой. Корпус фильтра изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую степень защиты корпуса фильтра от воздействия окружающих среды. Внутри корпуса размещены фильтровальные элементы, а под откидной крышкой смонтирована система продувки. Блок управления системой продувки располагается на боковой стенке снаружи фильтра. В исполнении для -40°С блок управления изнутри изолируется и подогревается, ресивер изготавливается из нержавеющей стали, а клапаны, осуществляющие подачу сжатого воздуха для регенерации, комплектуются морозостойкими мембранами.

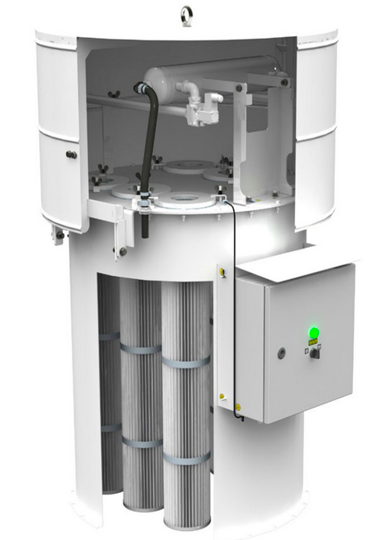

Основные элементы установки:

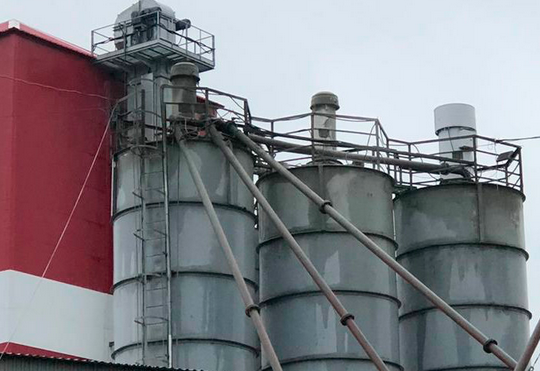

Фильтры серии SFB применяются для аспирации силосов
  1. 1-Корпус
  2. 2-Откидной колпак
  3. 3-Ресивер
  4. 4-Система продувки
  5. 5-Блок управление
  6. 6-Картридж фильтрующий



Фильтровальный элемент для фильтра SFB представляет собой цилиндрический продольно гофрированный патрон (картридж) из нетканого материала. Стандартно применяемая фильтровальная ткань – полиэстер с PTFE мембраной



Варианты исполнения фильтров SFB (на примере фильтра SFB-27)
  1. Стандартное исполнение; маркировка: SFB-27
  2. Антистатическое исполнение; маркировка: SFB-27 ant
  3. Морозостойкое исполнение; маркировка: SFB-27-WP
  4. Морозостойкое антистатическое исполнение; маркировка: SFB-27-WP ant



Технические характеристики серийной линейки фильтров SFB

Технические характеристики Марка фильтра
SFB-15 SFB-27 SFB-15-WP SFB-27-WP
Количество картриджей, шт. 6 9 6 9
Активная площадь фильтрации,
м²
15 27 15 27
Максимальная
производительность, м³/ч
1200 2200 1200 2200
Остаточная концентрация, мг/м³ ≤ 5
Потребляемая мощность, Вт 100 100 250 250
Уровень шума, дБ не более 75 дБ
Температура эксплуатации, °С -10 ÷ +40 °С -40 ÷ +40 °С
Давление сжатого воздуха
(рабочее), бар
6
Потребление по сжатому воздуху
(при нормальных условиях),
Нм³/ч
3-4
Требование по качеству сжатого
воздуха:

– класс по ГОСТ 17433-80; 5 и выше (1, 2, 3, 4)
– класс по ISO 8573-1 2–3 (масло и влага не допускаются)
Габаритные размеры Д х Ш х В,
мм
1118 х 982 х 1554
Масса, кг 141 151 146 156



Фильтры серии SFВ не предусматривают конструктивных мер защиты от взрыва, а также не предназначены для следующих видов пыли: для тлеющей и самовозгор

ЭКСПЛУАТАЦИЯ ФИЛЬТРА БЕЗ ЗАЗЕМЛЕНИЯ НЕ ДОПУСКАЕТСЯ.



Модельный ряд

Модель Описание
Модели SFВ - 15, 27 (без вентилятора)
SFВ-15 Максимальная  производительность - 1 200 м3/час
Активная фильтрующая поверхность - 15 м2
В комплекте: картриджи CART-T-2,5-SFB (длина 1000 мм,
полиэстер с тефлоновой мембраной) - 6 шт., щит управ-ия.
SFВ-15C В антистатическом исполнении.
SFВ-27 Максимальная  производительность - 2 200 м3/час
Активная фильтрующая поверхность - 27 м2
В комплекте: картриджи CART-T-3.0-SFB (длина 1200 мм,
полиэстер с тефлоновой мембраной) - 9 шт., щит управ-ия.
SFВ-27C В антистатическом исполнении.
Модели SFВ - 15, 27- WP (без вентилятора)    до -40˚С
SFВ-15-WP Максимальная  производительность - 1 200 м3/час
Активная фильтрующая поверхность - 15 м2
В комплекте: картриджи CART-T-2,5-SFB (длина 1000 мм,
полиэстер с тефлоновой мембраной) - 6 шт., щит управ-ия.
SFВ-15C-WP В антистатическом исполнении.
SFВ-27-WP Максимальная  производительность - 2 200 м3/час
Активная фильтрующая поверхность - 27 м2
В комплекте: картриджи CART-T-3.0-SFB (длина 1200 мм,
полиэстер с тефлоновой мембраной) - 9 шт., щит управ-ия.
SFВ-27C-WP В антистатическом исполнении.



Обозначение:

Галерея

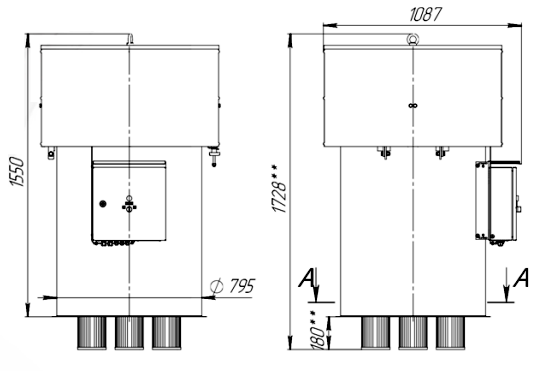

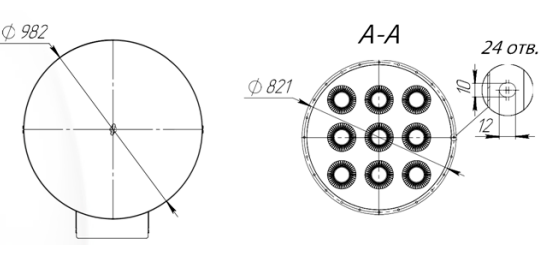

Общий технический чертеж серийного фильтра SFB
Общий технический чертеж серийного фильтра SFB

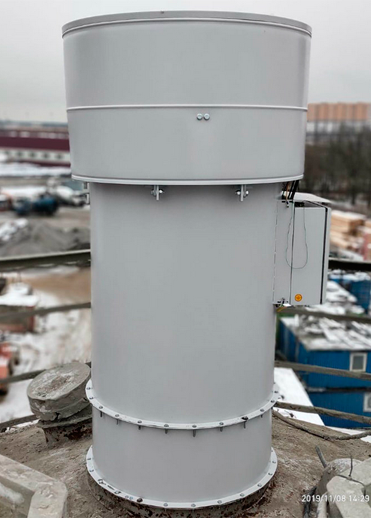

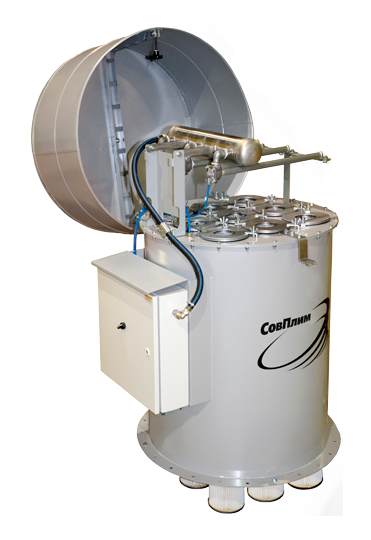

SFB Силосный фильтр с картриджами и с импульсной продувкой
